Connecteurs type NF - FEM - 100 Ampères

UTILISATIONS :
Connecteurs de puissance pour connexion d'une batterie à un moteur, ou d'une batterie à un chargeur.

SPECIFICATIONS :
Conforme aux directives du Conseil des communautés européennes du 22/12/86 - Addendum C.
Recommandations FEM 4007 a et b.
Norme DIN 43589, partie 1 et 2.
Norme NFH 96 301, annexe A-1.

CARACTERISTIQUES :
Chaque modèle est composé d'une fiche contacts mâles (chargeur ou moteur) et d'un socle contacts femelles (batterie) interdisant la connexion accidentelle d'une batterie à une autre batterie ou la connexion d'un chargeur à un moteur.
Un système de détrompage par doigt de codage semi-hexagonal empêche la connexion de 2 prises de même taille qui seraient destinées à être utilisées avec des tensions différentes.
Le positionnement du doigt de codage est effectué par l'utilisateur.

- Boîtier en thermoplastique incassable résistant aux acides, aux gaz de batterie et aux bases diluées.
- Contacts en alliage de cuivre argenté protégé contre l'oxydation.
- Raccordement par sertissage ou soudure.
- Rétention des contacts par clips, plus pratiques que les vis utilisées auparavant.
- Tension maximale d'utilisation normalisée : 150 Volts.
Télécharger cette page au format PDFTélécharger cette page au format PDF
Télécharger Plan
Les références de ce produit
Référence Caractéristiques Pour câble de section / diamètre Page Catalogue Documents Photo
Télécharger la fiche de cette référence au format PDF

N69121

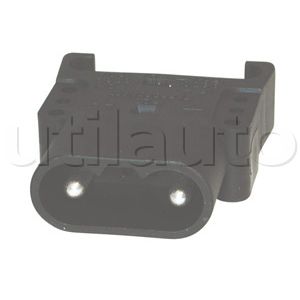

Fiche complète contacts mâles sans poignée. 25 mm2 220 Télécharger

N69121 Certificat de conformité.pdf



N69121
Télécharger la fiche de cette référence au format PDF

N69122

Fiche complète contacts mâles sans poignée. 35 mm2 220 Télécharger

N69122 Certificat de conformité.pdf



N69122
Télécharger la fiche de cette référence au format PDF

N69124

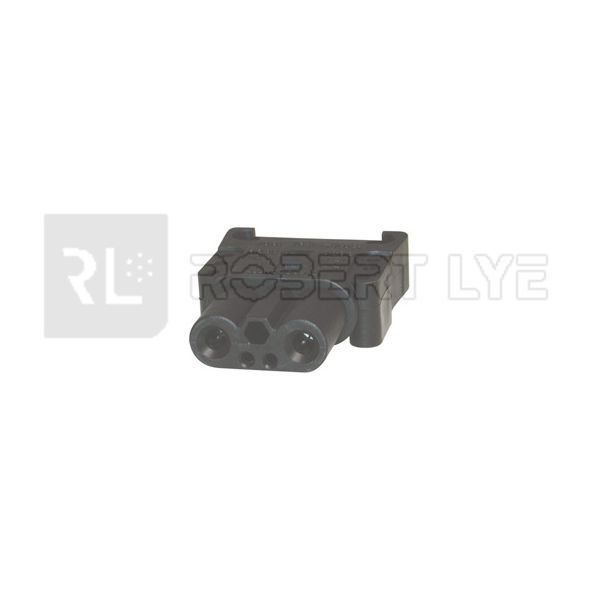

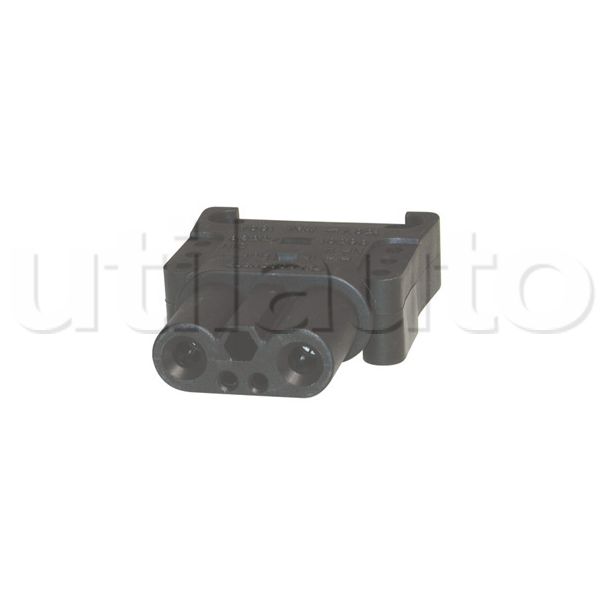

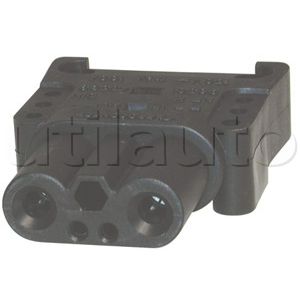

Socle complet contacts femelles sans poignée. 25 mm2 220 Télécharger

N69124 Certificat de conformité.pdf



N69124
Télécharger la fiche de cette référence au format PDF

N69125

Socle complet contacts femelles sans poignée. 35 mm2 220 Télécharger

N69125 Certificat de conformité.pdf



N69125
Télécharger la fiche de cette référence au format PDF

N69126

Contacts auxiliaires mâles.   220
N69126
Télécharger la fiche de cette référence au format PDF

N69127

Contacts auxiliaires femelles.   220
N69127
Télécharger la fiche de cette référence au format PDF

N69128R

Poignée rouge.   220
N69128R
Télécharger la fiche de cette référence au format PDF

N69140

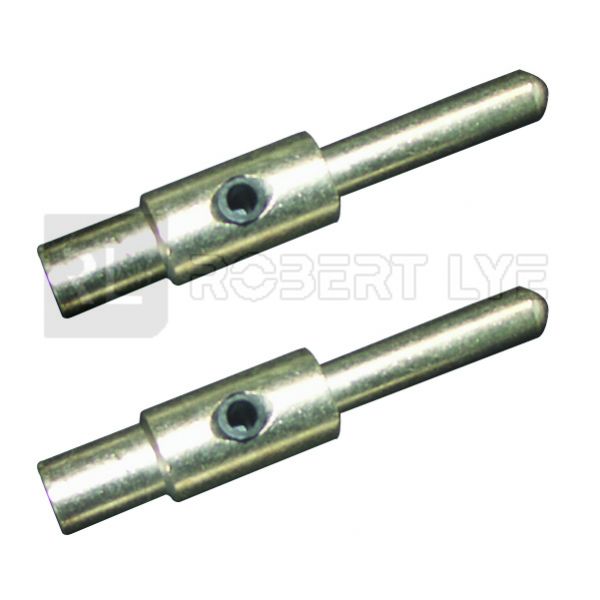

Contacts mâles avec isolant avec vis (le jeu). 25 mm2 220
N69140
Télécharger la fiche de cette référence au format PDF

N69141

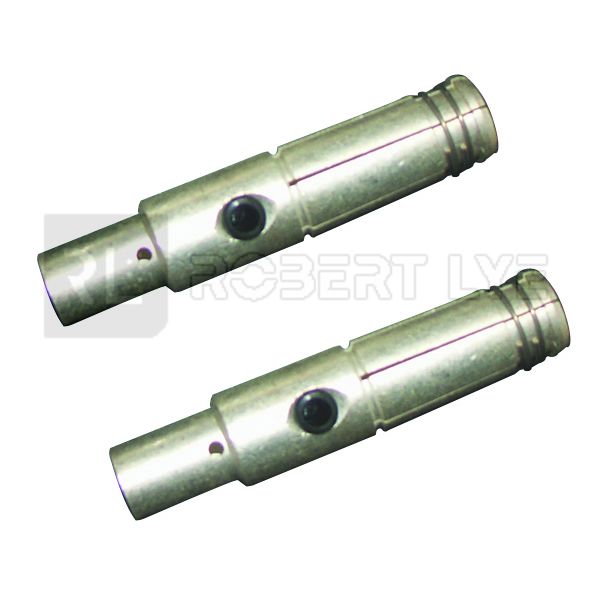

Contacts femelles avec isolant avec vis (le jeu). 25 mm2 220
N69141
Télécharger la fiche de cette référence au format PDF

N69142

Contacts mâles avec isolant avec vis (le jeu). 35 mm2 220
N69142
Télécharger la fiche de cette référence au format PDF

N69143

Contacts femelles avec isolant avec vis (le jeu). 35 mm2 220
N69143
